水閘主體結構的施工方法
一、水閘混凝土施工
水閘主體結構施工主要包括閘身上部結構以及閘底板、閘墩、止水設施和門槽等方面的施工內容，其中混凝土工程是水閘施工中的主要環節。
1.水閘混凝土施工原則
混凝土工程的施工宜掌握以閘室為中心，按照“先深后淺、先重后輕、先高后矮、先主后次”的原則進行。
(1)先深后淺。
(2)先重后輕。
(3)先高后矮。
(4)先主后次。
2.平底板施工
水閘底板有平底板與反拱底板兩種，平底板為常用底板。平底板的施工總是底板先于墩墻，而反拱底板的施工一般是先澆墩墻，預留聯結鋼筋，待沉降穩定后再澆反拱底板。
水閘平底板的混凝土澆筑，一般采用逐層澆筑法。但當?shù)装搴穸炔淮�，拌合站的生產能力受到限制時，亦可采用臺階澆筑法。
平底板混凝土的澆筑，一般先澆上、下游齒墻，然后再從一端向另一端澆筑。當?shù)装寤炷练搅枯^大，且底板順水流長度在12m以內時，可安排兩個作業組分層通倉澆筑。首先兩組同時澆筑下游齒墻，待齒墻澆平后，將第二組調至上游齒墻，另一組自下游向上游開澆第一坯底板。上游齒墻組澆完，立即調至下游開澆第二坯，而第一坯組澆完又調頭澆第三坯。這樣交替連環澆筑可縮短每坯間隔時間，加快進度，避免產生冷縫。
鋼筋安裝方法有整裝法和散裝法。工程中使用的鋼筋直徑在30mm以內時，一般可采用整裝法。
3.施工縫施工
施工縫的位置應設在結構受力較小的部位，易于鑿毛和清理，并考慮對外觀質量的影響。
施工縫的處理應符合下列規定：
(1)可采用鑿毛、沖毛或刷毛等方法處理、清除表層的水泥漿薄膜和松散軟弱層，并沖洗干凈，排除積水。
(2)混凝土強度達到2.5MPa后，方可進行澆筑上層混凝土的準備工作;澆筑前，水平縫應鋪厚10～20mm的同配合比的水泥砂漿，垂直縫應隨澆筑層刷水泥漿或界面劑。
二、止水設施的施工
為了適應地基的不均勻沉降和伸縮變形，在水閘設計中均設置溫度縫與沉降縫，并常用沉降縫代溫度縫作用�？p有鉛直和水平的兩種，縫寬一般為1.0～2.0cm。縫中填料及止水設施，在施工中應按設計要求確保質量。
1.沉降縫填料的施工
沉降縫的填充材料，常用的有瀝青油毛氈、瀝青杉木板及泡沫板等多種。其安裝方法有以下兩種。

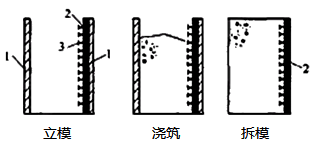

一種是將填充材料用鐵釘固定在模板內側后，再澆混凝土，這樣拆模后填充材料即可貼在混凝土上，然后立沉陷縫的另一側模板和澆混凝土，具體過程如圖1F418012-1所示。如果沉降縫兩側的結構需要同時澆灌，則沉降縫的填充材料在安裝時要豎立平直，澆筑時沉降縫兩側流態混凝土的上升高度要一致。
另一種是先在縫的一側立模澆混凝土，并在模板內側預先釘好安裝填充材料的長鐵釘數排，并使鐵釘?shù)?/3留在混凝土外面，然后安裝填料、敲彎鐵尖，使填料固定在混凝土面上，再立另一側模板和澆混凝土，具體過程如圖1F418012-2所示。
圖1F418012-1 先裝填料后澆混凝土的填料施工
1-模板;2-填料;3-鐵釘
1F418012-2 先澆混凝土后裝填料的填料施工
1-模板;2-填料;3-鐵釘
2.止水材料種類
常用的止水材料有紫銅片、橡膠、聚氯乙烯(塑料)等。
紫銅止水片的制作同符合下列規定：
(1)清除表面的油漬、浮皮和污垢。
(2)宜用壓模壓制成型，轉角和交叉處接頭，宜在加工廠制作，并留有適當長度的直線段，以利現場搭接;接縫應焊接牢固。
(3)雙面焊其搭接長度不應小于20mm。
(4)長時間外露應加強防護措施。
塑料和橡膠止水帶應避免油污和長期曝曬。塑料止水片的接頭宜用電熱熔接牢固。橡膠止水帶的接頭可用氯丁橡膠粘接，其搭接長度不應小于100mm，重要部位應熱壓粘接。
止水片的安設宜嵌固，不應使用釘子。紫銅止水片的沉降槽，應用聚乙烯閉孔泡沫板條或瀝青灌填密實。對于瀝青灌填密實的水平紫銅止水片的凹槽應向上，以便于瀝青灌填。
3.止水縫部位的混凝土澆筑
澆筑止水縫部位混凝土的注意事項包括：
(1)水平止水片應在澆筑層的中間，在止水片高程處，不得設置施工縫。
(2)澆筑混凝土?xí)r，不得沖撞止水片，當混凝土將淹沒止水片時，應再次清除其表面污垢。
(3)振搗器不得觸及止水片。
(4)嵌固止水片的模板應適當推遲拆模時間。
三、平面閘門門槽施工
采用平面閘門的中小型水閘，在閘墩部位都設有門槽。為了減小啟閉門力及閘門封水，門槽部分的混凝土中埋有導軌等鐵件，如滑動導軌、主輪、側輪及反輪導軌、止水座等。這些鐵件的埋設可采取預埋及留槽后澆混凝土兩種方法。
小型水閘的導軌鐵件較小，可在閘墩立模時將其預先固定在模板的內側，如圖1F418012-3所示，閘墩混凝土澆筑時導軌等鐵件即澆入混凝土中。由于中型水閘導軌較大、較重，在模板上固定較為困難，宜采用預留槽，用澆二期混凝土的施工方法。
泵站的組成及布置
一、泵站工程的基本組成
泵站工程主要由泵房、進出水建筑物等組成。
二、泵站樞紐的布置
泵站樞紐布置一般有灌溉泵站、排水泵站、排灌結合站等。
水電站的組成及布置
一、水電站的布置形式
水電站的典型布置形式主要有壩式水電站、河床式水電站及引水式水電站三種。
1.壩式水電站
壩式水電站是利用攔河壩使河道水位壅高，以集中水頭。常建于河流中、上游的高山峽谷中，一般為中、高水頭水電站。
最常見的布置方式是發電站廠房位于擋水壩下游靠近壩趾處的水電站，即壩后式水電站。
2.河床式水電站
河床式水電站是發電站廠房與擋水閘、壩呈一列式布置在河床上共同起擋水作用的水電站。常建于河流中、下游，一般為低水頭、大流量的水電站。
3.引水式水電站
引水式水電站是利用引水道來集中河段落差形成發電水頭的水電站。常建于流量小、河道縱坡降大的河流中、上游。
