2018一建考生必熟讀的考點(diǎn)之混凝土養(yǎng)護(hù)認(rèn)識(shí)誤區(qū)(一)

　　【摘要】拿下一級(jí)建造師證書(shū)的好處有很多，當(dāng)然想要拿下這項(xiàng)考試可不是易事，閩州教育網(wǎng)小編提醒，一些重要的考點(diǎn)，必須要認(rèn)真牢記，應(yīng)考的時(shí)候才能輕松下筆答題喲。所以請(qǐng)對(duì)混凝土養(yǎng)護(hù)認(rèn)識(shí)誤區(qū)這塊內(nèi)容不夠了解的小伙伴們，不妨往下看看吧。

　　2018一建考生必熟讀的考點(diǎn)之混凝土養(yǎng)護(hù)認(rèn)識(shí)誤區(qū)

　　誤區(qū)一：混凝土澆水養(yǎng)護(hù)的目的只是為了水泥水化的需要

　　混凝土澆筑成型后，必須對(duì)其進(jìn)行覆蓋澆水，以滿(mǎn)足混凝土表面在一定時(shí)間內(nèi)保持濕潤(rùn)狀態(tài)的要求。與此同時(shí)，為防止養(yǎng)護(hù)水的急劇蒸發(fā)，還應(yīng)用塑料薄膜、麻袋片或草袋等材料加以覆蓋。

　　然而，混凝土的養(yǎng)護(hù)不僅只是澆水，還包含有廣泛而深刻的內(nèi)容，概括起來(lái)主要有以下兩點(diǎn)：

　　一是為使混凝土在一定時(shí)間內(nèi)保持足夠充分的濕潤(rùn)狀態(tài)，以滿(mǎn)足水泥水化的需要;

　　二是要保證混凝土在不同的環(huán)境溫度條件下，能保持有合適的最高溫度、合適的內(nèi)外溫差及其合適的表面與環(huán)境大氣的溫差，同時(shí)還要有適當(dāng)?shù)慕禍厮俾屎蜕郎厮俾省?

　　誤區(qū)二：混凝土的澆水養(yǎng)護(hù)最好是大水猛澆，這樣補(bǔ)水才能充分徹底

　　混凝土澆筑成型后的覆蓋，一是防止養(yǎng)護(hù)水的急劇蒸發(fā)以利節(jié)約用水;二是為了防止降溫階段水泥水化熱的急劇散失，以保證混凝土斷面上具有合適的溫度梯度。

　　有的人為了節(jié)省覆蓋材料，對(duì)混凝土不加覆蓋并用大壓力水猛澆，這樣做不但浪費(fèi)水，而且極易沖壞混凝土表面，更主要的是壓力水流過(guò)混凝土表面，將其熱量迅速帶走，導(dǎo)致混凝土表面溫度驟降，如果正遇混凝土水化熱高峰期，養(yǎng)護(hù)水如果與混凝土表面溫差又較大，可能因混凝土溫度驟降，而使其內(nèi)外溫差及混凝土表面與環(huán)境溫差過(guò)大而產(chǎn)生“熱震”，致使混凝土表面開(kāi)裂。

　　同時(shí)，要切記養(yǎng)護(hù)澆水不可時(shí)斷時(shí)續(xù)，中斷多次反復(fù)“熱震”則有加劇混凝土開(kāi)裂的可能。適宜的澆水養(yǎng)護(hù)方法應(yīng)是小水漫淋。

　　誤區(qū)三：混凝土的澆水養(yǎng)護(hù)時(shí)間越長(zhǎng)越好

　　《質(zhì)量規(guī)范》規(guī)定，對(duì)采用硅酸鹽水泥、普通硅酸鹽水泥或礦渣硅酸鹽水泥拌制的混凝土，澆水養(yǎng)護(hù)時(shí)間不得少于7d，對(duì)于摻用緩凝型外加劑或有抗?jié)B要求的混凝土，不得少于14d。

　　這里需要指出，規(guī)范所規(guī)定的只是澆水養(yǎng)護(hù)的最少時(shí)間，而沒(méi)有給出澆水養(yǎng)護(hù)的最佳持續(xù)時(shí)間和最長(zhǎng)時(shí)間。然而，澆水養(yǎng)護(hù)時(shí)間越長(zhǎng)，水泥水化程度越高，水泥的不可逆收縮也越大，水泥顆粒如果全部水化，其所生成的水泥凝膠不只使混凝土強(qiáng)度提高，與此同時(shí)還會(huì)產(chǎn)生很大的收縮，嚴(yán)重時(shí)可引起混凝土開(kāi)裂。

　　像混凝土中骨料所起的穩(wěn)定體積作用一樣，水泥石中需有一定數(shù)量的未水化的水泥顆粒，或其他惰性物質(zhì)來(lái)穩(wěn)定體積，因此，澆水養(yǎng)護(hù)時(shí)間并不是越長(zhǎng)越好。

　　以盲目延長(zhǎng)澆水養(yǎng)護(hù)時(shí)間作為“加強(qiáng)養(yǎng)護(hù)”的做法，顯然是錯(cuò)誤的�，F(xiàn)代水泥和混凝土技術(shù)的進(jìn)步和發(fā)展，要求做到的是“恰到適時(shí)”的澆水養(yǎng)護(hù)。

　　試驗(yàn)證明，標(biāo)準(zhǔn)養(yǎng)護(hù)7d和標(biāo)準(zhǔn)養(yǎng)護(hù)14d的混凝土，其各齡期的干縮基本相同，如表1所示，而過(guò)長(zhǎng)時(shí)間的養(yǎng)護(hù)并不能進(jìn)一步減小收縮，這時(shí)如果進(jìn)行長(zhǎng)時(shí)間的澆水養(yǎng)護(hù)，由于混凝土內(nèi)部生成的水化物增多，反而在一定程度上增加了混凝土的收縮。長(zhǎng)時(shí)間的濕潤(rùn)養(yǎng)護(hù)不能有效地減小混凝土的干縮，而雖然可以推遲收縮的開(kāi)始時(shí)間，但影響也甚微。

　　表1：初期養(yǎng)護(hù)與養(yǎng)護(hù)后時(shí)間對(duì)混凝土干縮的影響

　　養(yǎng)護(hù)時(shí)間的長(zhǎng)短與組成材料的選擇、混凝土配合比、環(huán)境溫度和濕度、風(fēng)速及養(yǎng)護(hù)方法等諸多因素有關(guān)。

　　混凝土水膠比越低，越需及時(shí)加強(qiáng)外部補(bǔ)充水的供給，但澆水養(yǎng)護(hù)的時(shí)間可適當(dāng)短些;

　　水膠比大時(shí)，混凝土中的自由水多，如果混凝土處于相對(duì)濕度較大地區(qū)，濕養(yǎng)護(hù)的影響不大，但其養(yǎng)護(hù)時(shí)間相對(duì)要長(zhǎng)些，才能使其滲透性穩(wěn)定;

　　如果水膠比較大，但處于相對(duì)濕度較小地區(qū)，濕養(yǎng)護(hù)也不可輕視，養(yǎng)護(hù)時(shí)間不可縮短;

　　摻有粉煤灰等礦物摻合料的混凝土，因其水膠比較小，如果外部補(bǔ)充水供給不足，表面的吸附水很容易蒸發(fā)，反應(yīng)很慢的粉煤灰等摻合料，其抗裂作用和強(qiáng)度增長(zhǎng)一樣，在低水膠比的條件下，只有加強(qiáng)澆水養(yǎng)護(hù)才能有效地發(fā)揮出來(lái)，澆水養(yǎng)護(hù)不但要充分而且時(shí)間也要長(zhǎng)些。

　　對(duì)于摻有緩凝型外加劑及對(duì)抗?jié)B有要求的混凝土，正如《質(zhì)量規(guī)范》所要求的那樣，澆水養(yǎng)護(hù)時(shí)間應(yīng)予適當(dāng)延長(zhǎng)。目前關(guān)于該方面的科研資料甚少，有待今后加強(qiáng)研究和總結(jié)，以便指導(dǎo)混凝土施工�，F(xiàn)從滲透性角度所要求的保濕養(yǎng)護(hù)時(shí)間列于表2。

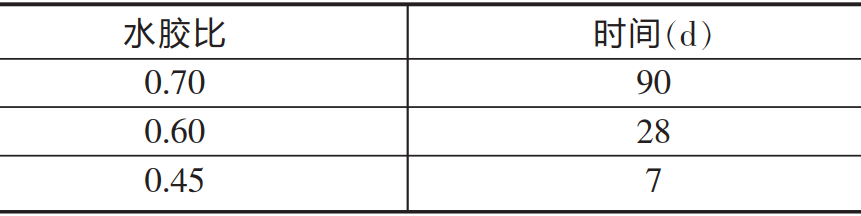

　　表2：滲透性穩(wěn)定所需混凝土的養(yǎng)護(hù)時(shí)間

　　誤區(qū)四：混凝土澆水養(yǎng)護(hù)的最遲開(kāi)始時(shí)間是澆筑成型后的12h

　　《混凝土結(jié)構(gòu)工程質(zhì)量驗(yàn)收規(guī)范》(以下簡(jiǎn)稱(chēng)《質(zhì)量規(guī)范》)規(guī)定，應(yīng)在澆筑完畢后的12h以?xún)?nèi)對(duì)混凝土加以覆蓋并保濕養(yǎng)護(hù)。然而，有許多施工人員誤解為，混凝土澆筑完畢后的澆水養(yǎng)護(hù)的最遲開(kāi)始時(shí)間是其后的12h，也就是說(shuō)，只要是在混凝土澆筑完畢后的12h前進(jìn)行澆水養(yǎng)護(hù)就滿(mǎn)足規(guī)范要求。

　　因此，在工地上常會(huì)遇到技術(shù)人員催促養(yǎng)護(hù)澆水，可是有人會(huì)說(shuō)，混凝土澆筑完畢才幾小時(shí)，離12h還遠(yuǎn)呢!不著急。

　　由于水泥及混凝土技術(shù)的不斷進(jìn)步和發(fā)展，尤其是近年來(lái)，高性能混凝土、早強(qiáng)混凝土、高強(qiáng)混凝土及預(yù)拌混凝土等的廣泛應(yīng)用，其所用混凝土強(qiáng)度等級(jí)及水泥強(qiáng)度等級(jí)較高、水泥用量較大、早期強(qiáng)度高、水灰比小等原因，使其混凝土的溫度變形、干縮變形和自收縮變形都較大，混凝土開(kāi)裂時(shí)有發(fā)生，其中混凝土的澆水養(yǎng)護(hù)時(shí)間的過(guò)遲成為早期開(kāi)裂的重要原因之一，必須引起施工人員的重視。
