　　2019二級建造師考試備考點之施工測量技術案例題解析

　　常用測量儀器的性能與應用

　　案例1

　　背景

　　施工項目部在開工前制定了施工組織設計文件,計劃投入測量儀器和工具進行施工測量。

　　問題：1、考試用書中提到的常用施工測量測量儀器和工具有那些?

　　分析與答案：常用測量儀器和工具

　　1、鋼尺

　　2、水準儀

　　3、經緯儀

　　4、激光鉛直儀

　　5、全站儀

　　6、輔助儀器和輔助工具

　　案例2

　　背景

　　如圖，施工項目部測量人員采用50米鋼尺測量建筑物軸線之間水平距離。測量時使用了拉力計。拉力與檢定時一致。距離丈量結果中加入了尺長、溫度、傾斜等改正數。

　　問題：1、鋼尺主要作用是什么?

　　2、水平距離測量有何不妥?

　　分析與答案

　　1、鋼尺的主要作用是距離測量。

　　2、水平距離測量無不妥之處。

　　測量時使用了拉力計。拉力與檢定時一致。距離丈量結果中加入了尺長、溫度、傾斜等改正數。

　　檢定時15N，現場測量也應保持拉力15N。

　　考試用書：鋼尺的主要作用是距離測量，鋼尺量距是目前樓層測量放線最常用的距離測量方法。鋼尺量距時應使用拉力計，拉力與檢定時一致。距離丈量結果中應加入尺長、溫度、傾斜等改正數。

　　施工測量的內容與方法

　　案例1

　　背景

　　某辦公樓施工圖設計文件顯示，地下一層，筏板基礎，地上12層，框架結構。施工項目部測量人員開工第一周完成了施工控制網布設。其中平面控制網在擬建辦公樓附近適當位置布設了4個點，形成了矩形控制網;高程控制網在擬建辦公樓附近適當位置布設了3個點。

　　問題：1、平面控制網的主要測量方法有哪些?(平面點的位置采用什么方法確定?)

　　分析與答案

　　1、平面控制網的主要測量方法有：

　　(1)直角坐標法、(2)極坐標法、(3)角度交會法、(4)距離交會法。

　　隨著全站儀的普及，一般采用極坐標法建立平面控制網。

　　案例2

　　背景

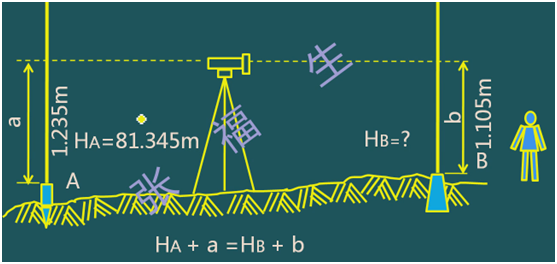

　　施工項目部測量員正在進行水準測量。A點為已知高程水準點，HA=81.345m。B點位于A點附近為待測點。測量員架水準儀于A、B之間，立標尺桿于A點，測得后視讀數為1.235m;再立標尺桿于B點 測得前視讀數為1.105m。

　　問題：1、求B點高程。

　　分析與答案

　　1、A點為已知高程水準點，HA=81.345m。B點位于A點附近為待測點。測量員架水準儀于A、B之間，立標尺桿于A點，測得后視讀數為1.235m;立標尺桿于B點，測得前視讀數為1.105m。

　　HB = HA + a – b=81.345 + 1.235-1.105=81.475m

　　結構施工測量

　　案例1

　　背景

　　某施工標段含一棟多層和一棟高層住宅樓工程施工。施工進入主體結構施工階段。施工項目部項目經理召集會議，會議作出決定如下：

　　一、確定了建筑物主軸線的豎向投測原則：多層建筑采用外控法或內控法，高層建筑采用內控法。

　　二、要求標高的豎向傳遞，應用鋼尺從首層起始標高線垂直量取，多層建筑由2處分別向上傳遞;高層建筑由3處分別向上傳遞。

　　三、明確了測量員在結構施工期間施工測量的主要內容包括：主軸線內控基準點的設置、施工層的放線與抄平、建筑物主軸線的豎向投測、施工層標高的豎向傳遞等。

　　問題：1、會議決定有無不妥之處?

　　分析與答案

　　1、會議決定無不妥之處。

　　(1)確定了建筑物主軸線的豎向投測原則：多層建筑采用外控法或內控法，高層建筑采用內控法。(2)要求標高的豎向傳遞，應用鋼尺從首層起始標高線垂直量取，多層建筑由2處分別向上傳遞;高層建筑由3處分別向上傳遞。(3)明確了測量員在結構施工期間施工測量的主要內容包括：主軸線內控基準點的設置、施工層的放線與抄平、建筑物主軸線的豎向投測、施工層標高的豎向傳遞等。
