福建考生必看：2019年二建《市政工程》真題及解析(完整版)(三)

　　三、實務操作和案例分析題(共4題，每題20分)。

　　(一)

　　【背景資料】

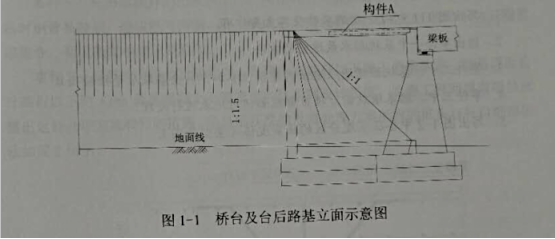

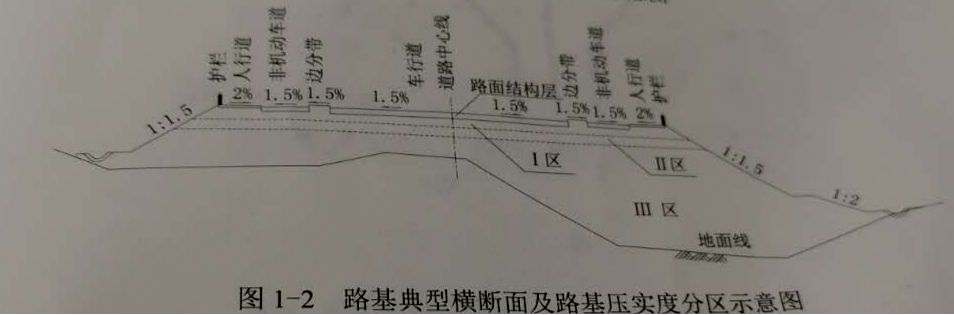

　　某公司承建一項路橋結合城鎮主干路工程。橋臺設計為重力式U型結構，基礎采用擴大基礎，持力層位于砂質黏土層，地層中有少量潛水;臺后路基平均填土高度大于5m。場地地質自上而下分別為腐植土層、粉質黏土層、砂質黏士層、砂卵石層等。橋臺及臺后路基立面如圖1-1所示，路基典型橫斷面及路基壓實度分區如圖1-2所示。

　　施工過程中發生如下事件：

　　事件一：橋臺擴大基礎開挖施工過程中，基坑坑壁有少量潛水出露，項目部按施工方案要求，采取分層開挖和做好相應的排水措施，順利完成了基坑開挖施工。

　　事件二：擴大基礎混凝土結構施工前，項目部在基坑施工自檢合格的基礎上請監理等單位進行實地驗槽，檢驗項目包括：軸線偏位、基坑尺寸等。

　　事件三：路基施工前，項目部技術人員開展現場調查和測量復測工作，發現部分路段的地面橫向坡度陡于1：5，在路基填筑施工時，項目部對原地面的植被及腐殖土層進行清理，并按規范要求對地表進行相應處理后，開始路基填筑施工。

　　事件四：路基填筑采用合格的黏性土。項目部按規范規定的壓實度對路基填土進行分區如下：①路床頂面以下80cm范圍內為Ⅰ區;②路床頂面以下80cm～150cm范圍內為Ⅱ區;③路床頂面以下大于150cm為Ⅲ區。

　　【問題】

　　1.寫出圖1-1中構件A的名稱及其主要作用。

　　2.指出事件一中基坑排水最適宜的方法，

　　3.事件二中，基坑驗槽還應邀請哪些單位參加?補全基坑質量檢驗項目。

　　4.事件三中，路基填筑前，項目部應如何對地表進行處理?

　　5.寫出圖1-2中各壓實度分區的壓實度值(重型擊實)。

　　【參考答案】

　　1.構件A為橋頭搭板

　　作用：消除臺背土沉降引起的橋頭跳車。(一建教材)

　　2.因為只有少量潛水出露，所以可采取集水明排的方式排水，及對坡面滲水宜采用滲水部位插打?qū)芤僚潘疁�、集水井，用水泵排出基坑�?點睛資料)

　　3.基坑驗槽還應邀請建設單位、勘察單位、設計單位。

　　基坑質量檢驗項目還有：地基承載力，坑底標高。(夯實、精講班)

　　4.路基填筑前，由于部分路段的地面橫向坡度陡于1：5項目部應對地表進行需修成臺階形式，寬度不宜小于1.0m，臺階頂面應向內傾斜。(點睛資料)

　　5.I區壓實度≥95%II區壓實度≥93%III區壓實度≥90%(P270表2K320095-1)

　　(二)

　　【背景資料】

　　某公司承接給水廠升降改造工程，其中新建存積10000m2清水池一座，鋼筋混凝土結構，混凝土強度設計強度等級為C35，P8。底板厚650mm，墊層厚100mm�；炷猎O(shè)計強度等級為C15;底板下設抗拔混凝土灌注樁。直徑φ800mm滿堂布置。樁基施工前，項目部按照施工方案進行施工范圍內地下管線遷移和保護工作，對作業班組進行了全員技術安全交底。

　　施工過程中發生如下事件：

　　事件一：在吊運廢棄的雨水管節時，操作人員不慎將管節下的燃氣鋼管兜住，起吊時鋼管被拉裂，造成燃氣泄漏，險些釀成重大安全事故�？偙O(jiān)理工程師下達工程暫停指令，要求施工單位限期整改。

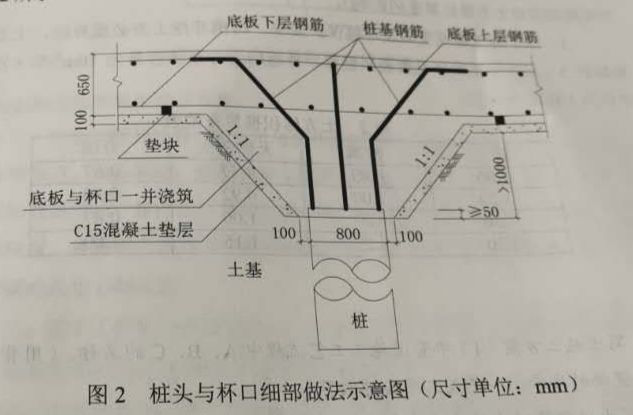

　　事件二：樁基首個驗收批驗收時，發現個別樁有如下施工工質量缺陷：樁基頂面設計高程以下約1.0m 范圍混凝土不夠密實，達不到設計強度�？偙O(jiān)理工程師要求項目部提出返修處理方案和預防措施。項目部獲準的返修處理方案所附的樁頭與杯口細部做法如圖2所示：

　　【問題】

　　1.指出事件一中項目部安全管理的主要缺失，并給出正確做法。

　　2.列出事件一整改與復工的程序。

　　3.分析事件二中樁基質量缺陷的主要成因，并給出預防措施。

　　4.依據圖2給出返修處理步驟。(請用文字敘述)

　　【參考答案】

　　1.項目部安全管理的主要缺失：(1)管線調查不完備，現場無標識(2)未按施工方案，設專人指揮;(3)起吊前，未檢查吊運環境。(4)吊運時，未試吊。

　　正確做法：(1)施工前，應做管線調查，制定管線保護方案(2)施工時，設專人指揮;(3)起吊前，需巡視周邊環境。(4)吊運時，要先試吊。(結合背景考管線調查及吊運相關知識)

　　2.(1)整改程序：

　�、俨檎以颍汗芫�調查是否完備;是否有保護方案;是否有吊運方案;

　�、诓扇〈胧�

　�、圬�(zé)任人受到處理

　�、茇�(zé)任人和周圍群眾收到教育。

　　(2)復工程序：整改完成后，暫停施工原因消失、具備復工條件時，施工單位向監理提出復工申請，總監簽署審查意見，報建設單位批準后簽發工程復工令。

　　3.(1)樁基質量缺陷的主要成因：①樁頭超灌高度不夠;②混凝土浮漿太多;③孔內混凝土面測定不準。

　　(2)預防措施：1)樁頭超灌不小于樁長的5%;2)樁頂10m內的混凝土應適當調整配合比，增大碎石含量，減少樁頂浮漿。(P274)

　　4.杯口開挖→造成密實度不足的樁頭→澆筑混凝土墊層→安裝底板下層鋼筋→安裝底板上層鋼筋→連接樁基鋼筋與底部上層鋼筋樁頭→施工縫處理及樁基鋼筋除銹→澆筑底板及杯口混凝土。(結合背景答題)
